深圳市福瑞貝斯光電科技有限公司于2020年12月推出填補偏振無關/會聚光應用空白的新型自由空間隔離器，并于2021年6月開始向行業巨頭批量交貨，經過近一年的批量交付及客戶交流，福瑞貝斯順應客戶及市場需求，近期為客戶開發完成了半自動調光耦合設備，可以向客戶提供隔離器產品及調光工藝的全套交鑰匙工程，幫助客戶在極短的時間內完成產品開發。
此半自動調光設備針對由3個耦合部件（1個輸入波導，1個耦合透鏡和1個輸出波導）構成的匯聚光耦合設計方案開發，由2組XYZ三維調光機構組成，具備充足的調節自由度，完全不需要嚴格控制零件公差及裝配誤差，能夠100%達成最佳耦合效率。而傳統的平行光偏振無關隔離器耦合設計方案具有4個耦合部件（1個輸入波導，2個耦合透鏡和1個輸出波導），因此需要更多的調節自由度才能實現100%最佳耦合。但是更多的調節自由度意味著更高的設備成本，更復雜的調光算法，以及極低的調光生產效率。產品性能（耦合效率）與生產效率產生嚴重沖突，因此平行光設計方案通常為了滿足可行的生產效率（成本），不得不犧牲耦合效率，舍棄更多的調節自由度。而為了確保最終的耦合效率滿足要求，又不得不對部件的公差和組裝位置提出嚴苛的要求，否則耦合效率將急劇惡化，因此這種設計方案的性能不夠穩定，調光工藝和設備的維護成本較高。
圖1為此半自動調光設備的耦合效率測試結果（無隔離器），耦合效率約為99%；圖2為偏振無關/匯聚光隔離器在此平臺的調光及測試結果，其中耦合效率約為95%。

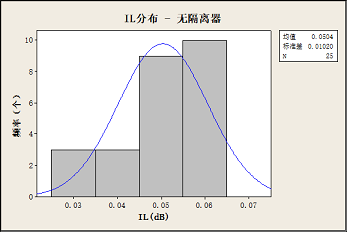

（1） 半自動調光設備耦合效率（無隔離器）

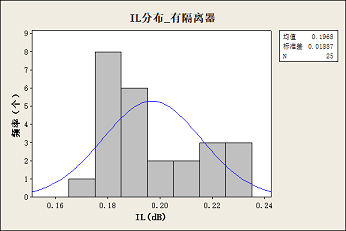

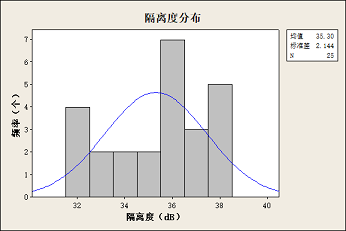

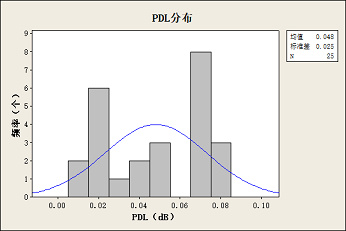

（2） 偏振無關/匯聚光隔離器測試結果

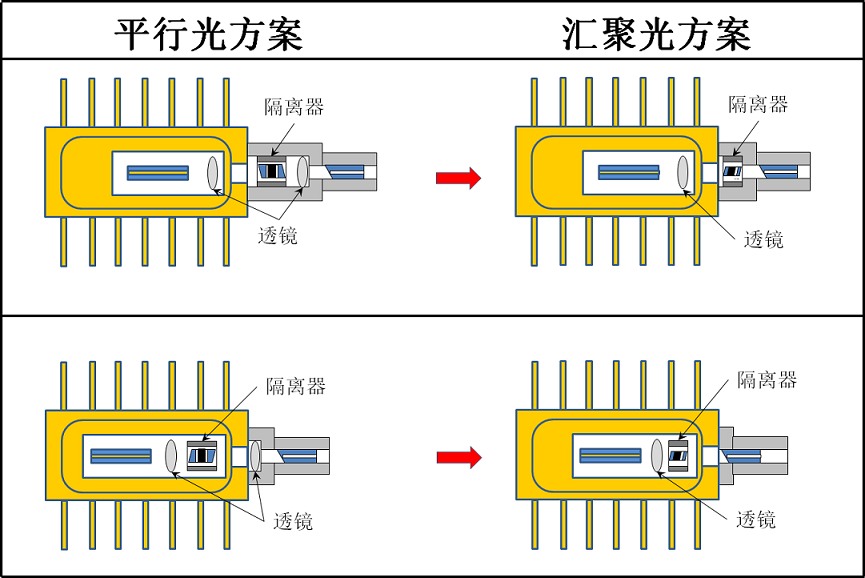

客戶如采用此偏振無關/匯聚光隔離器，可以將傳統平行光設計方案中問題嚴重的“適配器+透鏡+隔離器”方案簡化為成熟穩定的“適配器+隔離器”方案，不僅可以大幅提高產品耦合效率，還可以實現更高的生產效率和更穩定的生產制程。
（3）具體實施案例
偏振無關隔離器在光通信100G以上高速、長距光模塊，傳感SLD和SOA器件，以及激光雷達的FMCW+SOA方案中廣泛使用，此創新型偏振無關/匯聚光隔離器將使此類產品從中獲益。
