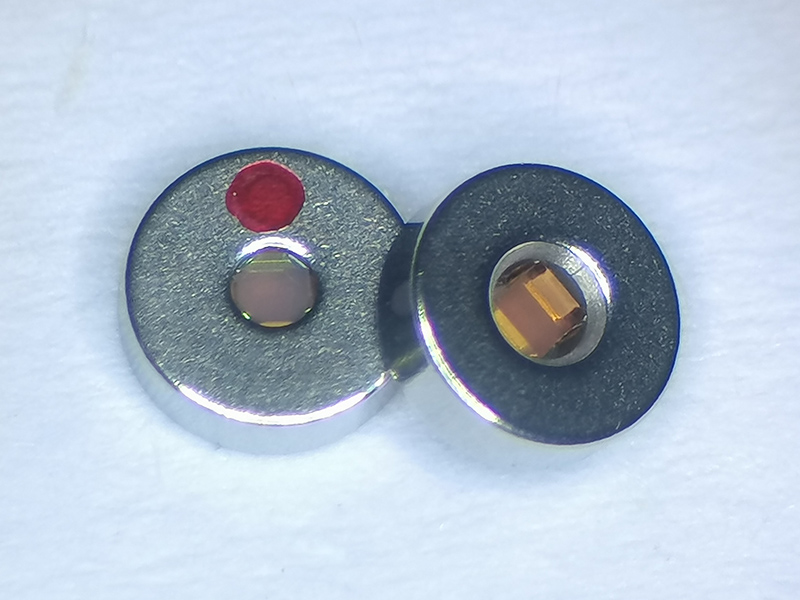

此低成本 / 超薄光隔離器是順應客戶短焦距產品以及市場降低成本的需求開發，帶金屬環產品厚度僅為0.75mm，裸芯片產品厚度僅為0.5mm，且裸芯片產品無消磁可靠性風險。
特性:
超低插入損耗
超高溫度穩定性
低成本設計
更小封裝尺寸
符合RoHS 6/6
應用:
TOSA / BOSA / BIDI
蝶形封裝激光器
產品規格:
|
參數 |
單位 |
規格 |
|
|
中心波長（λc） |
nm |
18個CWDM波長 |
|
|
帶寬 |
|
nm |
±20 |
|
隔離度（@λc &25°C） |
Min |
dB |
30 |
|
隔離度（@全帶寬，全溫度） |
Min |
dB |
25 |
|
插入損耗（全溫范圍） |
Max |
dB |
0.3 |
|
Core尺寸 |
mm |
0.5，0.6，0.7，0.8，定制 |
|
|
承受功率 |
Max |
mW |
300 |
|
中心部件放置角度 |
Typical |
° |
7±1 |
|
工作溫度 |
℃ |
-40 to +85 |
|
|
存儲溫度 |
℃ |
-40 to +85 |
|
|
尺寸 |
|
mm |
Φ2.5X0.75mm, (帶金屬環，最大CA1.3mm) Φ1.8X0.75mm, (帶金屬環，最大CA0.85mm) Φ1.25X0.75mm, (帶金屬環，CA0.5mm) 厚度<0.5mm (裸芯片) |
|
標記 (偏振方向，入射方向，波長) |
見訂單信息 |
||
|
入射偏振方向誤差 |
° |
±10 |
|
|
RoHS |
符合RoHS要求 |
||
