深圳市福瑞貝斯光電科技有限公司推出創新型偏振無關/匯聚光自由空間光隔離器，填補了隔離器應用中偏振無關/匯聚光的應用空白，設計人員可以將原有偏振無關設計的雙透鏡平行光設計簡化為更穩定，更成熟的單透鏡匯聚光設計。我們可以提供隔離器產品及調光耦合設備的整套解決方案。
圖一：自由空間光隔離器分類

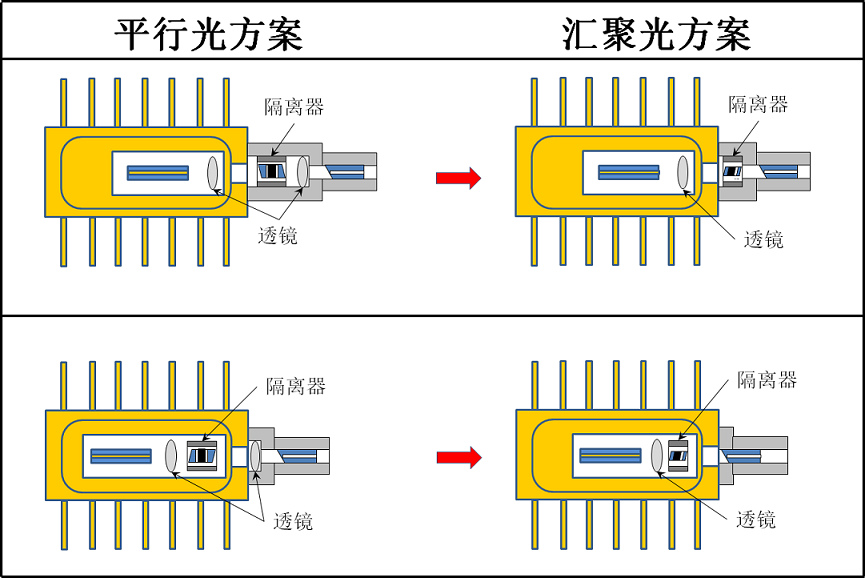

在具體實施案例中，如圖2，可以將傳統平行光設計方案中有嚴重工藝問題的“適配器+透鏡+隔離器”方案簡化為成熟穩定的“適配器+隔離器”方案；或者將平行光設計方案的“適配器+透鏡”方案簡化為單獨“適配器”方案。減少一個透鏡。
圖二：具體實施案例
偏振無關光隔離器在傳感行業的SLD和SLED器件中廣泛使用，并且在激光雷達的FMCW方案中開始導入，而光通訊行業也隨著傳輸速率和距離的提升，越來越多的100G以上高速光模塊因?yàn)橄喔砂l(fā)射或接收端SOA的引入，需要在設計上采用偏振無關的自由空間光隔離器，以允許不同偏振態的正向光無損耗通過，并隔離反射光，降低反射光對激光器的干擾，尤其是ER，ZR等長距離產品。而在過去的20多年，市場上可選的偏振無關光隔離器只有用于平行光的楔形雙折射晶體偏振無關自由空間光隔離器，因此設計人員不得不采用兩個準直透鏡，并將隔離器置于兩個透鏡中間的平行光路的設計方案。此方案不僅調整步驟復雜，工藝效率低，而且兩個準直光束的調整精度不足導致較低的耦合效率和合格率。
福瑞貝斯順應市場及客戶需求，推出了創新型偏振無關/匯聚光自由空間光隔離器，此設計給設計人員提供了一個新的偏振無關光路設計及工藝實現的選擇。采用此隔離器方案，設計人員可以復制大部分成熟的匯聚光OSA的設計方案和工藝，在輸入、輸出波導之間僅需要配置一個透鏡，然后將隔離器置于透鏡和輸入（或輸出）波導之間的匯聚光路，這種設計和工藝成熟穩定，合格率高。
圖三：傳統偏振無關/平行光自由空間隔離器設計方案
圖四：福瑞貝斯 偏振無關/匯聚光自由空間隔離器設計方案（XFSI）
綜合考察產品設計及客戶反饋，采用此創新型偏振無關/匯聚光自由空間光隔離器，將給用戶帶來如下好處：
1. 降低設備資金投入：可以共享現有OSA器件的匯聚光工藝及調光設備，而不需要另外投資復雜昂貴的準直光調光工藝及設備；
2. 大幅提高生產效率及合格率：相較準直光調光，匯聚光調光工藝將提升數倍生產效率，合格率也將因更穩定的耦合效率而大幅提升；
3. 降低產成品成本：除了上述優勢帶來的成本下降之外，匯聚光路設計還可以節省一個非球透鏡的成本；
4. 縮小產品設計尺寸：單透鏡的匯聚光設計比雙透鏡的準直光設計總長度大幅縮短；
5. 提高高低溫性能及可靠性：匯聚光工藝比平行光工藝的工藝容差更大，因此高低溫參數變化大幅降低。
6. 擴張產能更快速：原材料和組裝工藝設計更適合大規模生產，人均產出和單位面積產出均遠高于平行光方案，更適合激光雷達行業對于產能的要求。
